产品说明



上下循环自动线说明

线体

尺寸

L自定×W自定×H800

用材

(1) 导轨:2062型(118×100)专用3倍速链铝型材。

(2) 拉脚:40×40铝型材

(3) 脚杯

输送部分

链条

2060型三倍速尼龙链条

链轮

双排三倍速链条专用链轮及其张紧装置。

运行

倍速链条连续不断地运行,而工装板根据工作需要可连续运行,

也可停止不前(被阻挡器挡住,完成工序工作),此时倍速链条相对工装板滚动。一旦阻挡器缩回,工装板又加速运行。

指书架

用材

导轨:双H型铝材,全线贯通.

看板

A4文件袋一米一套

线槽与

插座

用材

镀锌线槽

插座

多功能长条插座

照明

用材

LED灯

气管

用材

6分镀锌管,每1米一个快速气咀

阻挡器

QX-I立式阻挡器,每一工位配一个,另连一个电动脚踏开关,人

地控制工装板的运行与停止;

物料台

规格

L线体长度

机头动力部分                             二套

主动力

(二套)



马达

马达1台

调速方式

爱得变频器

单层工装板

尺寸

T25mm           数量: 根据线体长度配置

 电路系统                                         1套

整体控制电路系统

配置及

装置

(1):主动力传送马达

(2):顶升移载装置

(3):阻挡器(带脚踏开关)

(4):急停开关

(5):限位行程开关

(6)机头部位设置报警灯指示

(7):电磁阀、接触器、光眼等元件

( 8 ):电控箱一套.

(9):三菱FX1n系列可编程序控制器PLC,32个点,一台。

(10)电流/电压(220/380)

(11)柜体材料:1.5t冷板制作

 上下升降机                                        2台

主支架

用材

采用40*40方钢作主框架.(加强型)

支架

冷板折制。

动力结构

顶伸气缸

气缸。

支架

冷板折制。

主架

A3钢板折弯焊接,前后各配二套

动力

电子调速马达输送



输送部分

主动轮

  机架成型

运行方式

  正反运行

PVC皮带

  绿色防滑皮带

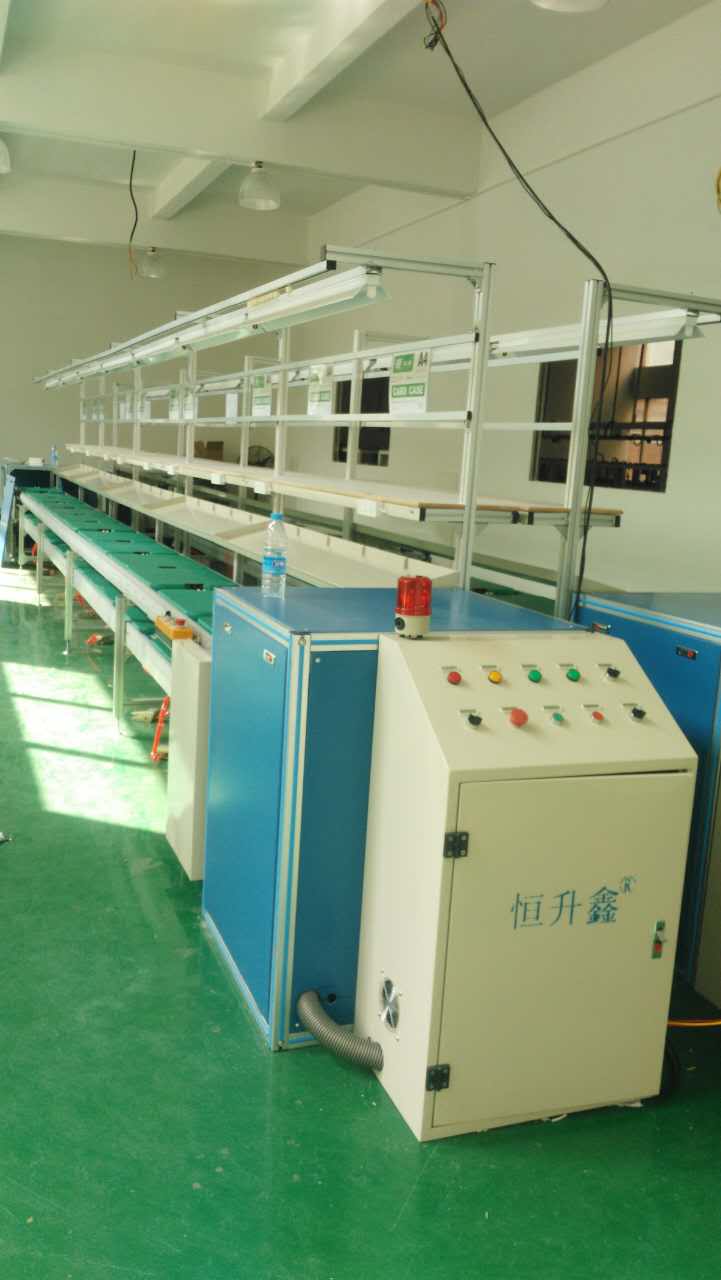

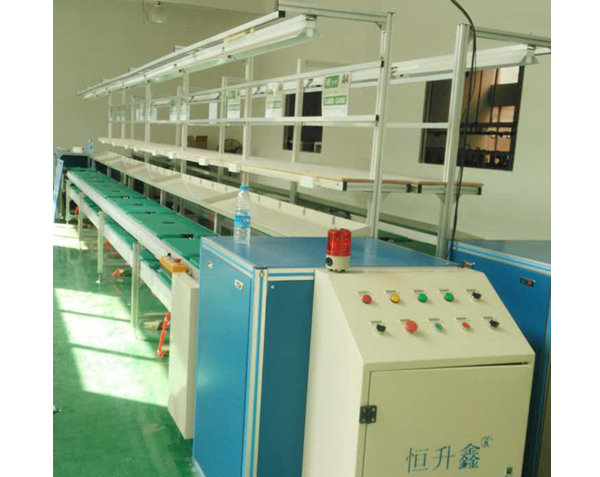

产品展示
