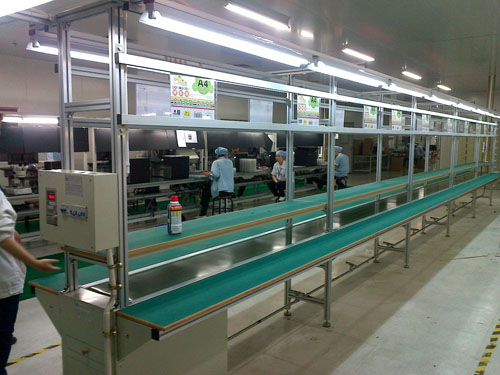

铝材流水线
产品说明
线体尺寸:L自定*W自定*H750mm
用材:导轨采用40*60铝材制作,脚架及灯架采用38×38加厚铁方通制作,下配Φ75×M12×L100脚杯,高度750±15可调
PVC皮带宽度:W320,厚度:2t,颜色:绿色,防静电(无缝接驳)
动力/马达:220V×1HP×4级,台湾成邦卧式马达,1台
牙箱:70#×1/60禹神蜗轮减速机牙箱,1台
调速方式:1HP台湾爱得利变频器,无级变速。变速范围:0~8m/min
主动滚筒:Φ160×L320
运行方式:连续运行
皮带承托上层:Φ25×L320带轴承镀锌滚筒,间距250mm
下层:Φ25×L320带轴承镀锌滚筒,间距2m
气管用材:4分镀锌管,配置12个两叉快速接嘴
位置:脚架下部中间,1条
照明/灯通:采用20×40铁扁通
灯:T5、28w、L1200mm节能灯单只带罩,全线贯通,双边配置(每边8套灯管);机头处另配一套L600mm节能灯
工艺卡导轨:采用H铝型材,中间一条
面板:底板采用绿色亚克力板,每米一套A4纸文件袋,横放
置物台尺寸:W400(常规),1条,置于皮带上方
台板:采用T18mm压合板,表面贴绿色防静电胶皮,四周半圆木包边(上胶水及铆钉加固)
线槽用材:采用0.8t镀锌板折制45*85mm,线体下部中间一条
插座:三位三孔插座,10A,每米2个,共20个
工作台尺寸:W280,双边
台板:采用T18mm压合板,表面贴绿色防静电胶皮,四周半圆木包边(上胶水及铆钉加固)
支承:20×40扁通,三角架加强
静电线安装位置:线体底部两侧安装3*6mm静电铜线,双边
电控:配独立电控箱一套
拉头挂板:机头处焊接一条40*40方通(挂拉头挂板用)
颜色:表面喷米黄色防锈漆
技术参数
品名 |
参数 |
外形尺寸 |
L(自定)×W(自定)×H1950mm |
主架材质 |
铁材、铝材、不锈钢(常规铁材) |
皮带宽度 |
自定(常规400mm) |
皮带材质 |
PVC防静电带、橡胶带、环保带(常规PVC防静电带) |
传输速度 |
0.5-8m/min |
工作台板 |
自定(W300mm)面贴白色防火板或防静电胶皮、不锈钢台板 |
照明 |
T5节能灯或普通灯 |
适用范围 |
电子、玩具、五金塑胶、家电行业 |
