电脑显示老化组装线

电脑显示老化组装线
电脑显示老化组装线

产品说明

1)  组装线
a)   道  轨: 东南铝业912型材制作。
b)   输送链:苏州特种三倍速链条,T=38.1
c)   支  架:50×25mm扁通,配M14脚杯,±25mm内可调。
d)   灯  架: 50×25mm扁通,双边安装40W单支带罩日光灯,连续排列, )   气  管:安装于灯架中间和脚架底部中间,采用6分镀锌管,每工位配一个快速接嘴。
f)   吊路槽:专用铝型材导轨,每工位配1个吊路轮。
g)   工艺挂架:线体两边设置专用“H”型铝型材工艺图挂架,并每工位配置一套A4亚克力工艺看板。
h)   仪表台: 设置在灯架中,20mm夹板制作,宽度为400mm,面贴5mm绿色防防静电胶皮;“T”型胶包边。
i)   龙  骨:采用6分镀锌管,装于脚架底部气管两边。
j)   线槽插座:采用δ1.5mm冷板折弯成型制做线槽,双边每工位安装2个三位万用插座。
k)   风扇:采用优质国产摇头风扇,1米装一台;
l) 表面处理:线体铁材部分电脑色烤漆。
2)  生产线动力机构
a)   马  达:台湾品牌2.2KW亚士霸马达 380V。
b)   牙  箱:台湾品牌亚士霸100型1:60牙箱。
c)   传动机构:苏州特链专用主动链轮,Ø50mm主动轴。
d)   张紧机构:苏州特链专用张紧座。
e)   机  架:50×50mm铁钢制作。
f)   表面处理:电脑色烤漆。
3)  平行移载机构
a)   进出板动力:台湾进口TWT60微型齿轮减速马达。
b)   左右平移动力:台湾进口TWT60微型齿轮减速马达。
c)   进出板输送:丹麦进口绿色防滑皮带。
d)   左右平移:采用道轨上行走尼龙轮。
e)   表面处理:电脑色烤漆。
4)  工位阻挡器含脚踏阀
a)   阻挡器缸:国产优质专用阻挡器缸。
b)   脚踏阀:国产优质脚踏阀。
c)   脚踏板:用δ3mm钢板制作脚踏板,喷烤漆处理面贴绿色胶皮。
d)   桥架:桥架采用δ3mm钢板折弯成型制作。
e)   表面处理:脚踏板及桥架电脑色烤漆。
5)  自动控制卧式阻挡器
a)   阻挡器:国产优质专用卧式加强型阻挡器。
b)   桥架:采用δ4mm钢板折弯成型制作。
c)   放板机构:由PLC给信号自动放板。
d)   表面处理:桥架经电脑色烤漆。
6)  自动顶升装置 4
a)  日本SMC优质专用气动顶升机构。
b)  进出板动力:台湾进口TWT60微型齿轮减速马达。
c)  桥架用δ3mm钢板折弯成型制作。
d) 进出板输送:丹麦进口绿色防滑皮带。
e) 表面处理:桥架经电脑色烤漆。
7)组装工位(双边)20
a)  进出板动力:台湾进口TWT60微型齿轮减速马达。
b) 进出板输送:丹麦进口绿色防滑皮带。
c)  桥架用δ3mm钢板折弯成型制作。
D) 表面处理:桥架经电脑色烤漆。
e) 尺寸为1250mm×610mm
f) 表面处理:桥架经电脑色烤漆。
8)  工装板
a) L600×W1200mm工装板采用δ20mm进口高密度纤维板制作,面贴5mm防静电胶皮,T型胶包边,底部反贴白色防火板。上面配360°直径600的旋转工装板(每台配备40个工装板)
b) 板面两侧安装L150×W20×H30mm产品定位橡胶条,两间距为450mm。
9)  控制系统
a)   主控采用日本进口三凌PLC程序控制器。
b)  各电机通断采用日本进口富士接触器及保护器。
c)   中间继电器,行程开关均采用日本OMRN品牌电器。
d)   行程定位采用槽型感应开关。
技术参数

品名

参数

外形尺寸

L(自定)×W(自定)×H1950mm

主架材质

铁材、铝材、不锈钢(常规铁材)

皮带宽度

自定(常规400mm)

皮带材质

PVC防静电带、橡胶带、环保带(常规PVC防静电带)

传输速度

0.5-8m/min

工作台板

自定(W300mm)面贴白色防火板或防静电胶皮、不锈钢台板

照明

T5节能灯或普通灯

适用范围

电子、玩具、五金塑胶、家电行业

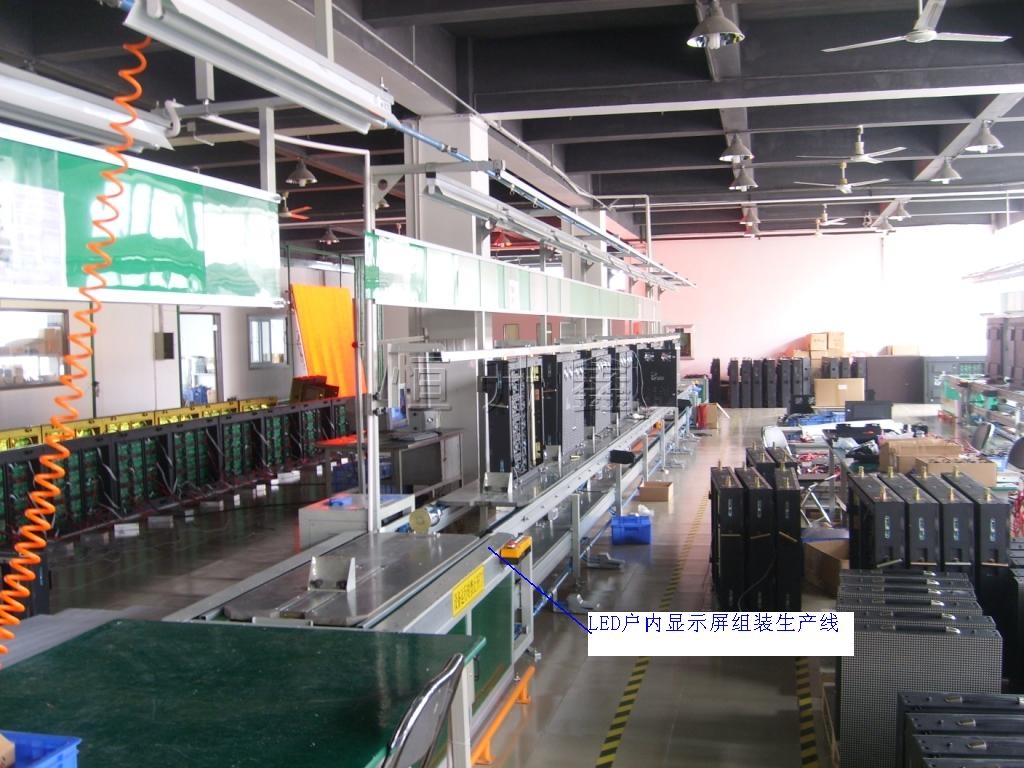

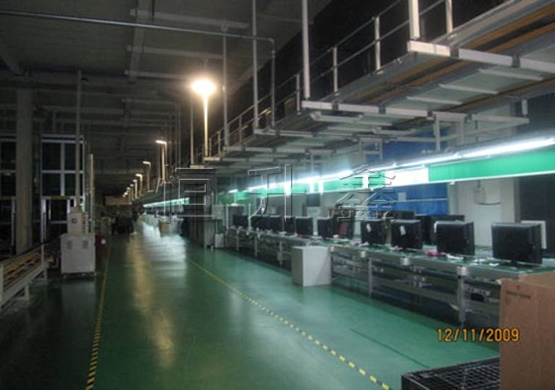

产品展示

电脑主机循环组装线 显示屏自动组装线 倍速链条生产线
