波峰焊回流生产线

波峰焊回流生产线

产品说明

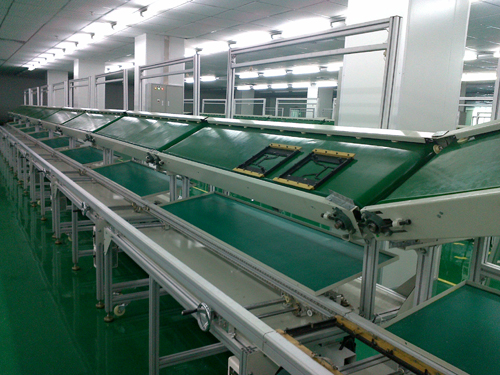

夹具回流线整体结构说明

自动插件线说明
规格:L2400/段*常规W600*H1800mm
灯架及拉脚:40×40铝材,铝角码连接固定,下配Φ75×M12×L100脚杯,导轨上表面离地面距离750±15可调动力:60W×1/60电子调速马达,自带牙箱和调速器,输送速度0~8m/min,无级可调
台板:2.0t冷板制作
导轨:51×56铝型材专用导轨,2条,宽度50~300可调
链条:3/8″尼龙链条
日光灯:采用T5 28W单只带罩节能灯,共配置2套带独立开关控制
机械传动/导向杆:Ф15;丝杆:梯形螺纹;固定轴承座:4套;活动轴承座:2套;连接传动杆:Ф15; 伞齿轮:6个
工艺卡导轨:25×14专用H型铝导轨,
面板:A4纸文件袋,每段配二块
元件盒:1.5t冷板制作 W200mm
其它:配有插座、电源开关、连接插头
防静电线:2.5平方黄色
颜色:线体表面喷塑(颜色自定)

接驳线说明
规格:L700(自定)*W600常规*H750mm
拉脚:40×40铝材,铝角码连接固定,下配Φ75×M12×L100脚杯,导轨上表面离地面距离750±15可调
动力:60W×1/60电子调速马达,自带牙箱和调速器,输送速度0~8m/min,无级可调
导轨:40×40铝型材专用导轨,2条,宽度50~350可调
皮带:防静电机械
传动/导向杆:Ф15;丝杆:梯形螺纹;固定轴承座:4套;活动轴承座:2套;连接传杆: Ф15;伞齿轮:6个
其它:配有插座、电源开关、连接插头
颜色:线体表面喷塑(颜色自定)

夹具回流线说明
导轨:采用60*40*mm铝导轨制作。
支架:脚支架采用40*40mm铝材制作,下配可调脚杯;
动力机构:采用1HP台湾亚士霸马达, 70型台湾亚士霸牙箱,线体速度0-8M每秒可调,调速采用1HP台湾爱德利变频器。
输送部分:采用2mm绿色防静电皮带,皮带宽度为400,皮带采用¢25镀锌滚筒层托.间距250mm一条,下层托滚每间隔2m一条。
流水线两端斜坡从波峰机顶部过度回流夹具
配独立电箱一套制)

技术参数

品名

参数

外形尺寸

L(自定)×W(自定)×H1950mm

主架材质

铁材、铝材、不锈钢(常规铁材)

皮带宽度

自定(常规400mm)

皮带材质

PVC防静电带、橡胶带、环保带(常规PVC防静电带)

传输速度

0.5-8m/min

工作台板

自定(W300mm)面贴白色防火板或防静电胶皮、不锈钢台板

照明

T5节能灯或普通灯

适用范围

电子、玩具、五金塑胶、家电行业

产品展示


独立工作台流水线 接驳线 90度转弯台

180度转弯皮带装置 可调宽皮带线加返治具线 90度转弯机
