上下循环灯盘组装生产线

上下循环灯盘组装生产线
上下循环灯盘组装生产线

产品说明

线体部份
1.线体用材:导轨:2026型(118*100)专用型3倍速链铝型材,脚架及灯架:40*40铝材制作,间距2米/个,底部配上下可调脚杯
2.输送部份:链条采用2026型三倍速尼龙条,链轮采用双排三倍速链条专用链轮及其张紧装置
3.阻挡器:立式阻挡器,每个工位配一个,另连一个电动脚踏开关控制工装板运行与停止
4.照明:28W单支带罩T5节能灯
5.铝吊路:专用风批铝材,双边配置,每边每2米配一个滑轮
6.工艺卡:H型铝材,双边配置;面板:每米配一套A4纸文件袋,横放
7.仪器台:T16双面白压合板,周边T型胶条包边
8.线槽采用T0.8镀锌板折弯制作,插座:三位三孔插座,每个工位一个;安装于线体下部中间一条
机头动力部份
1.主动力两套:马达:2HP*4级,卧式齿轮减速马达;调速方式:2HP台湾变频器,无级变速,变速范围0~8m/min
移载升降装置
1.主架:采用A3钢板折弯焊接制作;顶伸气缸2套;气缸支架:T2.5冷板折弯制作;
2.动力:40W电子调速马达,无极变速
3.主动传输:主动轮、PVC绿色防滑皮带、层托:A3钢板层托、传送:中间来褔轮层托
4.移载过度装置:2套
5.工装板:按线体长度配制
6.电控系统:1套(控制对象:主动力传送马达、顶升移载装置、阻挡器、急停开关、限位行程开关、报警灯指示;控制元件:三菱FX1N系列可编程序控制器PLC一台、电磁阀,接触器,耀眼等元件、电流/电压(220/380),其它电器采用正泰牌,电线均用国标电线)
技术参数

品名

参数

外形尺寸

L(自定)×W(自定)×H1950(750)mm

主架材质

铁材、铝材、不锈钢(常规铝材)

皮带宽度

自定(常规400mm)

皮带材质

PVC防静电带、橡胶带、帆布带(常规PVC防静电带)

传输速度

0.5-8m/min

工作台板

面贴白色防火板或防静电胶皮、不锈钢台板

工作台样式

长条式、飞机台、独立台

适用范围

灯盘组装、电子、五金、塑胶、玩具行业

产品展示

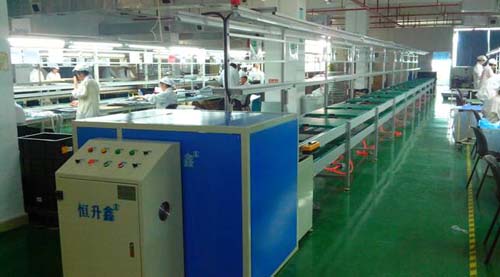

上下循环灯饰装配线 上下循环灯盘组装线 上下循环组装线

上下循环组装线移载过度 上下循环移载升降装置 上下循环组装线安装实景
