飞机台输送线
产品说明
主架：导轨（皮带护边）采用50×50铁方通;脚架采用50×50铁方通,间隔2米一个;灯架采用40×40铁方通,间隔2米一个。
皮带:宽度自定,绿色防静电,采用无缝热熔接驳;承托采用Φ25带轴承镀锌滚筒,上层间隔250mm一条,下层间隔2m一条。
动力:马达、牙箱、变频器各一台。
照明:40W单支带罩日光灯/T5 28W单支带罩节能灯,双边配置。
风批:采用25×38专用风钩铝材连接固定,单边配置。
工艺看板:W300mm,采用H铝型材连接固定,每米配置一个A4纸大小公文袋,中间一条。
仪表台:宽度自定,采用T16mm木板,表面用万能胶水粘贴T1.0mm白色防火板(绿色防静电胶皮加富牌),周边T型胶条包边。
工作台:两脚落地,规格L600×W400×H750(mm);台板采用T16mm木板,表面用万能胶水粘贴T1.0mm白色防火板(绿色防静电胶皮加富牌),周边T型胶条包边,支架采用25×25铁方通焊接;每工位配置一张。
线槽插座:线槽采用T0.8锌板折弯制作,插座采用三位三孔多功能长条插座,10A。
气管:材质采用4分镀锌管,每米配置一个气咀。
电控箱:采用冷板折弯制作,正泰牌电控开一套(配带漏电保护开关)。
电源线:日光灯线配2.5平方电线,插座线配4平方电线,地线配2.5平方黄色线。
脚杯:脚部配M12可调节脚杯。
表面处理:打磨、除毛刺、氧化、喷塑(电脑白)或客户指定。
技术参数
|
品名 |
参数 |
|
外形尺寸 |
L(自定)×W(自定)×H1950mm |
|
主架材质 |
铁材、铝材、不锈钢(常规铁材) |
|
皮带宽度 |
自定(常规400mm) |
|
皮带材质 |
PVC防静电带、橡胶带、帆布带（常规PVC防静电带） |
|
传输速度 |
0.5-8m/min |
|
工作台板 |
面贴白色防火板或防静电胶皮、不锈钢台板 |
|
工作台板尺寸 |
L600(或自定)×W400(或自定)×H750mm |
|
照明 |
T5节能灯或普通灯 |
|
适用范围 |
电子、五金、塑胶、玩具行业 |
产品展示
 |
 |
 |

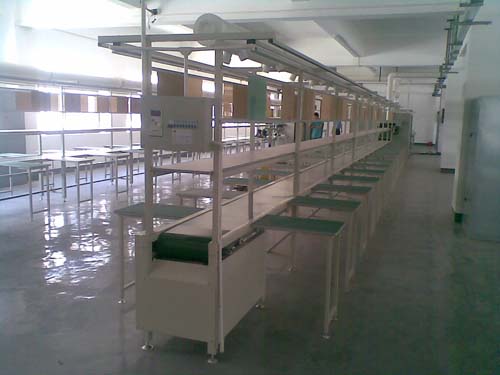

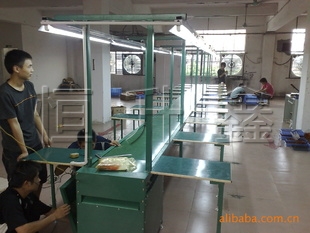

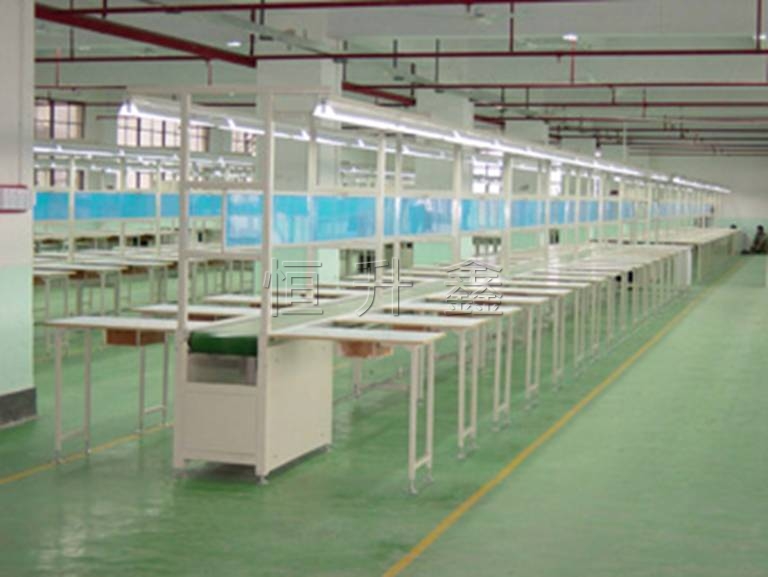

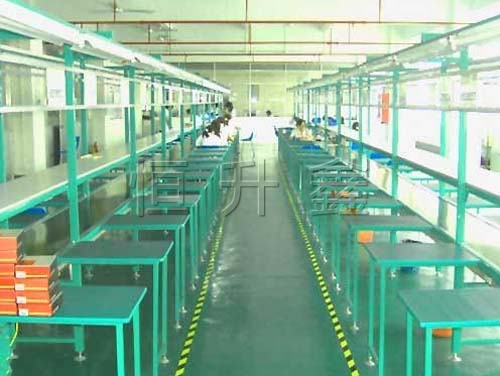

| 飞机台组装流水线 | 飞机台装配流水线 | 飞机台生产装配线 |
