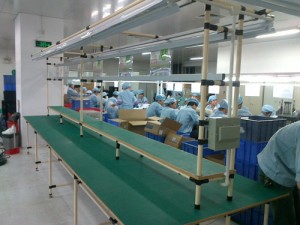

长台板皮带线
产品说明
主架：导轨（皮带护边）采用50×50铁方通;脚架采用50×50铁方通,间隔2米一个;灯架采用40×40铁方通,间隔2米一个。
皮带:宽度自定,绿色防静电,采用无缝热熔接驳;承托采用Φ25镀锌带轴承滚筒,上层间隔250mm一条,下层间隔2m一条。
动力:马达、牙箱、变频器各一台。
照明:40W单支带罩日光灯/T5 28W单支带罩节能灯,双边配置。
风批:采用25×38专用风钩铝材连接固定,单边配置。
工艺看板:W300mm,采用H铝型材连接固定,每米配置一个A4纸文袋(亚克力板),中间一条。
仪表台:宽度自定,采用T18mm中纤板,表面用万能胶水粘贴T2.0mm绿色防静电胶皮(加富牌),周边T型胶条包边。
工作台板:宽度自定,双边配置;采用T18mm中纤板,表面用万能胶水粘贴T2.0mm绿色防静电胶皮(加富牌),周边T型胶条包边,底部采用25×50长条扁通及三角架支撑固定。
线槽插座:线槽采用T0.8锌板折弯制作,插座采用三位三孔多功能长条插座10A。一米配两个
气管:材质采用4分镀锌管,每米配置一个气咀。
电控箱:采用冷板折弯制作,正泰牌电控开关一套(配带漏电保护开关)
电源线:日光灯线配2.5平方电线,插座线配4平方电线,地线配2.5平方线。
底部:配脚杯M12上下可调节。
表面处理:打磨、除毛刺、氧化、喷塑(电脑白)或客户指定。
技术参数
|
品名 |
参数 |
|
外形尺寸 |
L(自定)×W(自定)×H1950mm |
|
主架材质 |
铁材、铝材、不锈钢(常规铁材) |
|
皮带宽度 |
自定(常规400mm) |
|
皮带材质 |
PVC防静电带、橡胶带、环保带（常规PVC防静电带） |
|
传输速度 |
0.5-8m/min |
|
工作台板 |
自定(W300mm)面贴白色防火板或防静电胶皮、不锈钢台板 |
|
照明 |
T5节能灯或普通灯 |
|
适用范围 |
电子、玩具、五金塑胶、家电行业 |
产品展示
 |
 |
 |

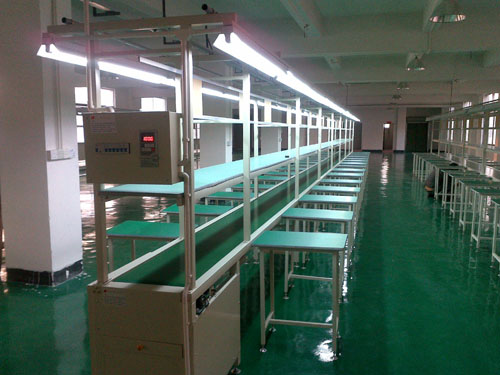

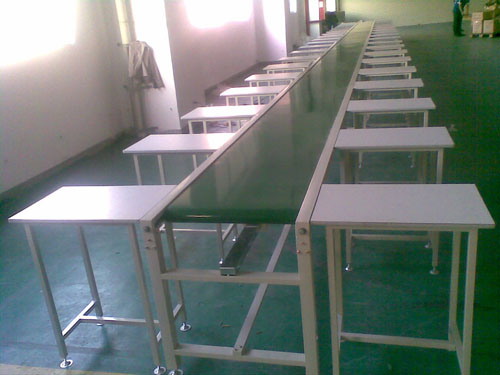

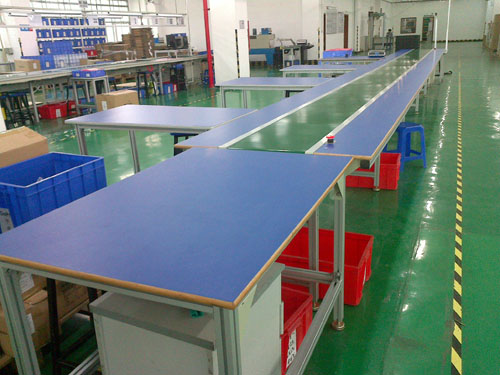

| 独立工作台流水线 | 光拉独立台生产线 | 长台板补焊线 |
 |
 |
 |

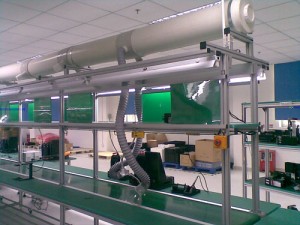

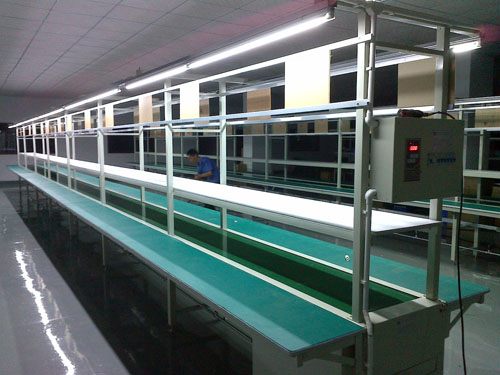

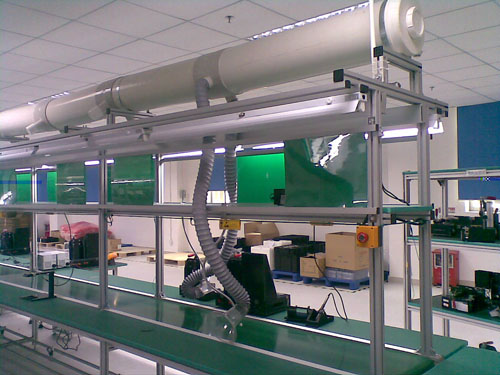

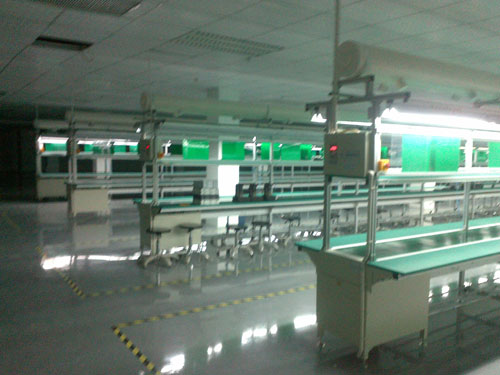

| 带抽烟管后焊线 | 带急停包装流水线 | 复合管工作台线 |
