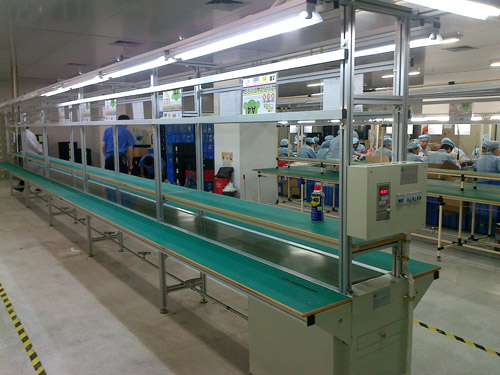

铝型材皮带线说明
线体尺寸：L（自定）×常规W550（自定）×H1950（750）mm
线体用材：导轨采用40*60铝导轨，脚架及灯架采用40×40国标铝型材制作，下配Φ75×M12×L100脚杯，高度750±15可调
PVC皮带：宽度：W550，厚度：3t,颜色：绿色
马达：220V×2HP×4级，台湾亚士霸卧式马达，1台
牙箱：70＃×1/60蜗轮减速机牙箱，1台
调速方式：2HP台湾爱得利变频器，无级变速。变速范围：0～8m/min
主动滚筒：Φ160×L550
运行方式：连续运行
皮带承托：上层/Φ25×L550镀锌带轴承滚筒，间距250
下层/Φ25×L550镀锌带轴承滚筒，间距2000
照明/灯通：采用T0.8镀锌板折弯制作
灯：40W单支带罩日光灯，双边控制，每边分两段控制
风批挂钩/导轨：采用25*38专用风钩铝材，双边配置
滑轮：每工位配一套四轮塑胶滑轮小车（客户自配）
遮光挡板：采用T1.2冷板折弯制作，表面喷绿色油漆，四周配置，螺丝固定
挡板安装位置：灯通外侧
工作台面尺寸：L×W mm
台板：采用18T双面白压合板，表面贴绿色防静电胶皮，周边T型胶条包边
支撑：支撑三角架采用40*40角铁焊接制作，25*50扁通支撑
线槽：采用0.8t镀锌板折弯制作
安装位置：线体下部中间一条，另一条固定在线体上支架 两边走显示器源及控制线
插座：多功能长条插座，10A，每米2个,固定在线槽侧边（每工位一套）
电控：配独立电控箱一套
工艺LCD架用材：采用T1.2A3板折弯制作，表面喷电脑白粉（安装在原工工艺卡导轨位置），每工位开310*240孔安装LCD，制作LCD固定件
报警灯：每个工位配一个红色（闪烁）报警灯及控制开关
气管用材：采用6分国标镀锌管
快速接头：每个工位（1.2米）配一个双叉快速气咀

技术参数

 产品展示

家电生产线	加湿机生产线	电饭煲生产线
电磁炉组装线	夹具回流线	背光源不锈钢流水线

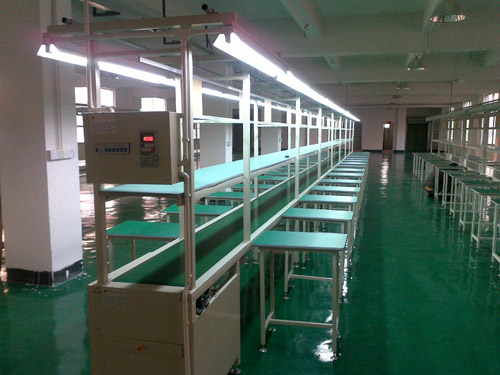

主架：导轨（皮带护边）采用50×50方通;脚架及灯架采用40×40方通制作,间隔2米一个;
皮带:宽度自定,绿色防静电,采用无缝热熔接驳;承托采用Φ25镀锌带轴承滚筒,上层间隔250mm一条,下层间隔2m一条。
动力:马达、牙箱、变频器各一台。
照明:40W单支带罩日光灯/T5 28W单支带罩节能灯,双边配置。
工艺看板:W300mm,采用H铝型材连接固定,每米配置一个A4纸文袋(亚克力板),中间一条。
仪表台:宽度自定,采用T16双面白压合板，表面贴绿色防静电胶皮，四周T型胶条包边,。
工作台板:宽度自定,双边配置;采用T16双面白压合板，表面贴绿色防静电胶皮，四周T型胶条包边,底部采用50×25遍通及三角架支撑固定。
线槽插座:线槽采用T0.8锌板折弯制作,插座采用三位三孔多功能长条插座,10A。
气管:材质采用4分镀锌管,每米配置一个气咀。
电控箱:采用冷板折弯制作,正泰牌电控开关一套(配带漏电保护开关)。
电源线:日光灯线配2.5平方电线,插座线配4平方电线,地线配2.5平方黄色线。
脚杯:底部配M12脚杯上下可调节。

技术参数

产品展示

独立工作台线	夹具返流线	铝材流水线
微型流水线	包装流水线	接驳流水线

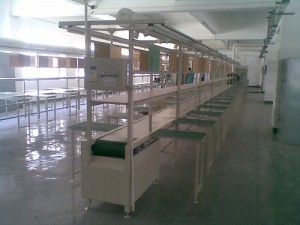

主架：导轨（皮带护边）采用50×50铁方通;脚架采用50×50铁方通,间隔2米一个;灯架采用40×40铁方通,间隔2米一个。
皮带:宽度自定,绿色防静电,采用无缝热熔接驳;承托采用Φ25带轴承镀锌滚筒,上层间隔250mm一条,下层间隔2m一条。
动力:马达、牙箱、变频器各一台。
照明:40W单支带罩日光灯/T5 28W单支带罩节能灯,双边配置。
风批:采用25×38专用风钩铝材连接固定,单边配风钩。
工艺看板:W300mm,采用H铝型材连接固定,每米配置一个A4纸文件袋(亚克力板),中间一条。
仪表台:宽度自定,采用T18mm木板,表面用万能胶水粘贴T2.0mm绿色防静电胶皮(加富牌),周边T型胶条包边。
工作台:四脚落地,规格L600×W400×H750(mm);台板采用T18mm木板,表面用万能胶水粘贴T2.0mm绿色防静电胶皮(加富牌),周边T型胶条包边,支架采用25×25铁方通焊接;每工位配置一张。
线槽插座:线槽采用T0.8锌板折弯制作,插座采用三位三孔多功能长条插座,10A。
气管:材质采用4分镀锌管,每米配置一个气咀。
电控箱:采用冷板折弯制作,正泰牌电控开一套(配带漏电保护开关)
电源线:日光灯线配2.5平方电线,插座线配4平方电线,地线配2.5平方黄色线。
脚杯:脚部配M12可调节脚杯。
表面处理:打磨、除毛刺、氧化、喷塑(电脑白)或客户指定。

技术参数

 产品展示

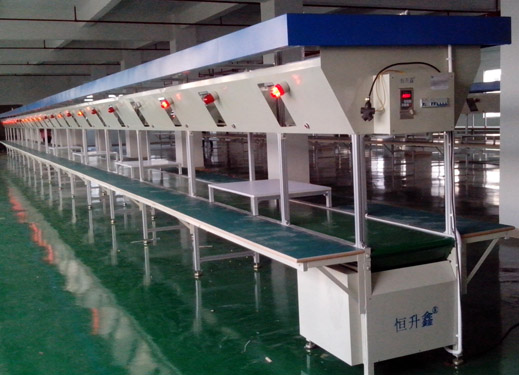

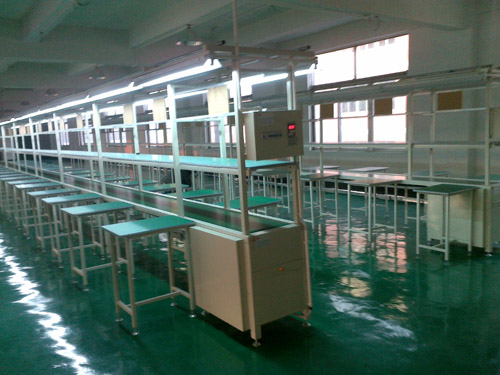

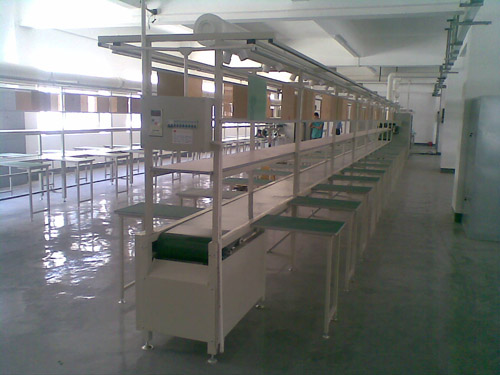

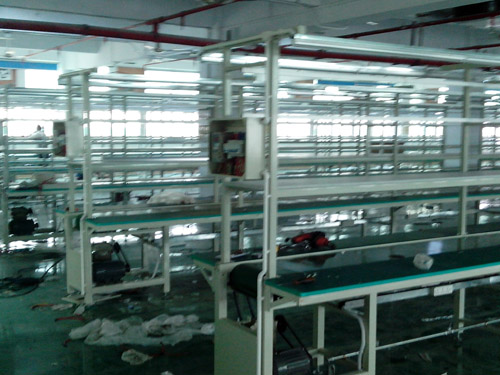

长台板流水线安装实景	飞机台补焊线	独立工作台流水线
独立台生产线	长台板流水线	微型家电生产线
